3-Wege Umschaltventil IG 3/4" | Motor 5VDC 3W | inkl. Endschalter | B-Ware

3-Wege Umschaltventil IG 3/4" | Motor 5VDC 3W | inkl. Endschalter | B-Ware

Artikelnummer: BP5
HAN / Typ: BP5
Herst. / Marke: WITTKOWARE

27,99 €

inkl. 19% USt. , zzgl.

ab	Preis / Stück
2	27,15 €*
5	26,31 €*

77 Stück auf Lager
Lieferzeit Deutschland: 1-4 Tage** (DE - Ausland abweichend)

Stück

Produktbeschreibung
Bewertungen

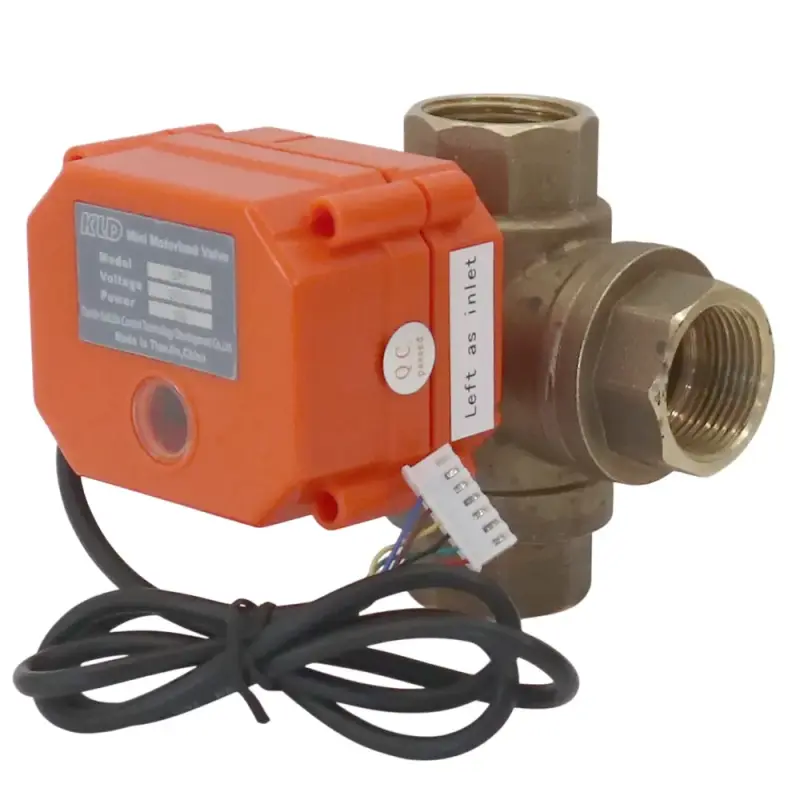

3-Wege Umschaltventil 5V DC mit G 3/4 Zoll Innengewinde | L-Bohrung (L-Port) | KLD BP5 Motorventil aus Messing

Elektromechanisches Mini 3-Wege Umschaltventil 5 VDC mit präziser L-Bohrung (L-Kugel / Diversion) für die exakte Richtungssteuerung von Flüssigkeitsströmen in automatisierten Wasser-, Heizungs- und Sanitärinstallationen. Das robuste Messinggehäuse mit G 3/4 Zoll Innengewinde gewährleistet eine hohe Langlebigkeit und zuverlässige Dichtigkeit.

Funktionsprinzip der L-Bohrung: Die im Ventilkörper gelagerte L-Kugel schaltet durch eine 90°-Drehung des Gleichstrommotors sauber zwischen zwei Strömungswegen um. Ein Port bleibt dabei als gemeinsamer Hauptkanal dauerhaft geöffnet, während das Medium wahlweise auf den linken oder rechten Abgang geleitet wird.

Einfache Umpolung & Integrierte Endlagenrückmeldung: Die Ansteuerung des kompakten DC-Motors erfolgt unkompliziert über eine Spannungsumpolung. Integrierte Signal-Endschalter geben die exakten Endpositionen („Voll geöffnet“ / „Voll geschlossen“) über separate Steuerleitungen an eine übergeordnete Steuerung (z. B. Mikrocontroller, SPS) zurück.

Der Praxis-Tipp für Techniker: Ventile mit L-Bohrung eignen sich perfekt als Verteilventile (Diversion Valve), um einen Hauptzulauf gezielt auf zwei Kreisläufe umzuleiten. Die integrierten Endschalter ermöglichen das gezielte Abschalten des Motors über eine externe Steuerung.

Zustand: NOS (New Old Stock). Unbenutzte Ware aus älterem Lagerbestand - leichte Lagerspuren sind möglich.

Typische Anwendungsbereiche

Sanitär- & Heizungstechnik: Automatisiertes Umschalten von Kühl- und Heizkreisläufen, Bypässen sowie Solarkreisen.
Wasser- & Umwelttechnik: gezielte Umschaltung von Wasserströmen in Filteranlagen, Dosiersystemen und Bewässerungen.
Gebäudeautomation & Prototypenbau: Kompaktes Regelventil mit L-Kugel für Smart-Home-Anlagen und Mikrocontroller-Projekte (Arduino, Raspberry Pi).

Technische Daten & Produktdetails

Produktart: 3-Wege Umschaltventil / Motorventil / Verteilventil
Kugelgeometrie: L-Bohrung (L-Port / 90° Umschaltung)
Betriebsspannung: 5 V DC
Leistungsaufnahme: 3 W
Gewindeanschluss: G 3/4 Zoll Innengewinde (Kernloch-Ø ca. 15 mm)
Gehäusematerial: Messing
Ansteuerung Motor: Drehrichtungswechsel durch Umpolung (Rot: RD / Schwarz: BK)
Endlagenrückmeldung: 2 Signal-Endschalter
Elektrischer Anschluss: Mehradrige Anschlussleitung und PCB Stecker 7-polig (RM 2,54 mm)

Angaben zur Produktsicherheit

Herstellerinformationen:

WITTKO GmbH
Steinbruchweg 4
Bayern
93339 Riedenburg
Deutschland
info@wittko.eu

verantwortliche Person:

WITTKO GmbH
Steinbruchweg 4
Bayern
93339 Riedenburg
Deutschland
info@wittko.eu
https://www.wittko.eu

Merkmale	Wert
Länge ~:	85 mm
Betriebsspannung:	5 VDC
Gewinde:	3/4 Zoll (DN20)
Material:	Messing
Anzahl der Anschlüsse:	3
Artikelgewicht:	0,7150 kg
Maße ( L × B × H ):	88,50 × 80,00 × 9,80 cm
