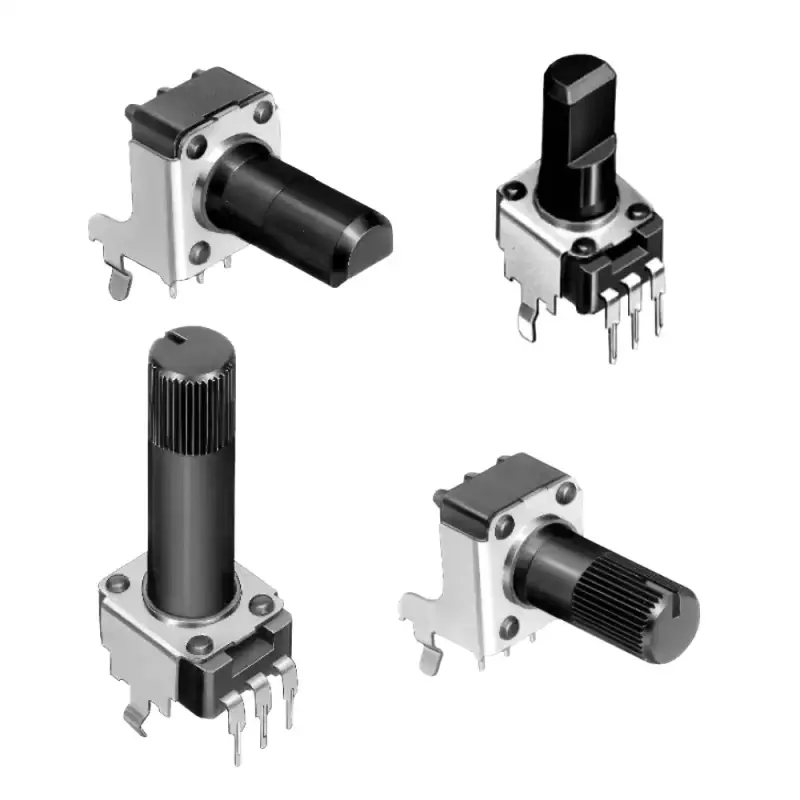

ALPS Serien RK09K/RK09D PCB Kohleschicht-Potentiometer.
Die Potentiometer der Serie RK09 eignen sich für Printmontage und besitzen runde oder einseitig abgeflachte 6 mm-Achsen für Standard-Drehknöpfe.
Lieferbar in stehenden oder abgewinkelten Ausführungen (siehe Auswahlmenü).
Gemeinsame Produktdetails Potis ALPS Serie RK09K/RK09D
- Widerstandstoleranz: ± 20 oder 30 %
- Widerstandsverlauf: linear oder logarithmisch
- Nennleistung: 30 oder 50 mW
- Betriebsspannung: max. 20 V-/50 V~
- Betriebstemperatur: -10...+70 °C
- Rastermaß: 2,5 mm
- Mittenrastung: mit oder ohne
Lieferbare Typen (siehe Auswahlmenü)
Typ | Wert | Mitten- rastung |
Länge/ Achse |
Bauform |
---|---|---|---|---|
RK09K1110AK4 | 10K lin | nein | 15mm flach | 90° abgewinkelt |
RK09K1130A6S | 10K lin | nein | 15mm flach | 180° stehend |
RK09K1130A8G | 10K lin | nein | 15mm rund | 180° stehend |
RK09K1110A0J | 10K lin | nein | 20mm rund | 90° abgewinkelt |
RK09D1130C1B | 10K lin | nein | 20mm flach | 180° stehend |
RK09K1130A5R | 10K lin | nein | 20mm rund | 180° stehend |
RK09D1130A1L | 50K lin | nein | 25mm flach | 180° stehend |
RK09K113004U | 10K lin | ja | 15mm flach | 180° stehend |
RK09K1130081 | 10K lin | ja | 20mm rund | 180° stehend |
RK09K11100E9 | 50K lin | ja | 20mm rund | 90° abgewinkelt |
RK09K12A0A2K | 2x10K log | nein | 15mm flach | 90° abgewinkelt |
RK09K12C0A19 | 2x10K log | nein | 15mm flach | 180° stehend |
RK09K12C0A2S | 2x50K log | nein | 20mm flach | 180° stehend |
Hersteller
ALPS ALPINE EUROPE GmbH
Ohmstrasse 4, 85716 Unterschleissheim, Germany
✆ +49 89 3214210
✉ contact-hr.eu@alpsalpine.com
, ,
RoHS: | RoHS konform |
Rastermaß: | 2,54 mm |
Montageart: | Löten, Print |
Anschlussrichtung: | 90 Grad abgewinkelt180 Grad gerade |
Leistung ~: | 0,03 Watt0,05 Watt |
Schaltkontakt: | Ohne |
Nennspannung: | 50 V/AC20 V/DC |
Anschlussart: | Durchsteckmontage |
Widerstandswert: | 2x 10 Kilo-Ohm2x 50 Kilo-Ohm10 Kilo-Ohm50 Kilo-Ohm |
Montageort: | Platine |
Eine Überprüfung der Bewertungen hat wie folgt stattgefunden: Kunden erhalten einen Link zum Bewerten der Produkte (es handelt sich dabei um einen individualisierten Link, den nur Verbraucher erhalten, die Waren tatsächlich bei uns erworben haben). Wir prüfen Bewertungen zu unseren Produkten vor der Veröffentlichung (eine Freischaltung findet erst nach frühestens 24 h statt).
Alle Bewertungen:
RK09D, RK09Kbin mit den RK09D sehr zufrieden. für mein Empfinden könnten sie einen deutlicheren Drehwiderstand haben, aber ALPS ist allgemein sehr leichtgängig. durch den Metallkragen hat der RK09D eine steifere Achse bzw. weniger Spiel als der RK09K. Von den RK09K verwende ich aufgrund des Spiels vorzugsweise die kurze Version.
Ingo Z , 02.02.2022 Verifizierter Kauf
Gut zu verarbeitenHabe mir diese Potis für einen gitarrenverstärker bestellt. Sie paßten sehr gut mit den Maßen der Platine überein und ließen sich bestens verlöten. Auch beim Aktivieren der Drehachse kamen keinerlei Störgeräusche zum Vorschein. Sehr empfehlenswerter Artikel!
Jochen Hentschel H , 15.01.2020 Verifizierter Kauf
